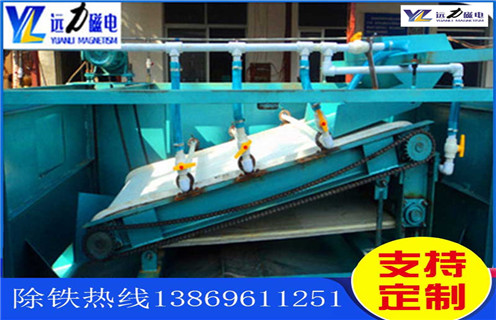

廣西高強磁磁選機_廣西高強磁磁選機圖片永磁排列圖工作原理_選礦規格參數及執行標準，黑鎢礦強磁平板磁選機(也稱板式高梯度磁選機)是專門針對黑鎢礦(弱磁性礦物)濕式分選的核心設備，常用于黑白鎢分離、黑鎢與錫石分離及粗選提純環節。磁源：采用高牌號稀土釹鐵硼永磁材料，通過計算機模擬的對斥形 / 尖形磁極排列，構成高梯度、強磁場(表面場強 10000~15000 高斯)。磁板/分選皮帶：非導磁不銹鋼面板或高強度耐磨皮帶，物料在此形成薄流膜進行分選。

一、廣西高強磁磁選機_廣西高強磁磁選機圖片永磁排列圖工作原理_選礦規格參數及執行標準

1、磁系框架：全密封結構，防塵、防氧化，保護內部磁體。

2、強度型鋼焊接，支撐磁系、傳動及給料、接料裝置。

3、槽體為濕式分選提供礦漿液面環境，設有精礦、尾礦排出口。

4、包含給料箱、均勻布料器，確保礦漿均勻、薄層、穩定分布在磁板全寬上。

5、驅動電機：多為變頻 / 無極調速電機，控制皮帶運行速度。

6、傳動機構：鏈輪、鏈條或齒輪箱，帶動分選皮帶循環移動。

7、卸鐵區：磁系末端無磁區域，磁性礦物在此脫離磁場。

8、沖洗水管：高壓水嘴，將吸附在皮帶上的黑鎢精礦沖至精礦斗。

9、可調節磁板傾角(5°~15°)、皮帶轉速、沖洗水量，適配不同粒級與品位。

二、廣西高強磁磁選機_廣西高強磁磁選機圖片永磁排列圖工作原理_選礦規格參數及執行標準

1、給料：黑鎢礦礦漿通過給料系統，均勻輸送至傾斜的磁板分選皮帶上，形成穩定薄層流膜;

2、分選：設備核心的強磁平板磁系(高梯度強磁場)產生吸附力，將弱磁性的黑鎢礦顆粒牢牢吸附在皮帶表面，而非磁性脈石(如石英、長石等)在重力和水流的共同作用下，沿磁板斜面流入尾礦槽，實現磁性與非磁性礦物的初步分離;

3、輸送：分選皮帶在驅動系統帶動下慢速循環運轉，將吸附在表面的黑鎢礦顆粒平穩帶離強磁場區域;

4、卸礦：當黑鎢礦顆粒進入磁系末端的無磁區域后，磁力消失，此時高壓沖洗水通過沖洗系統的水嘴，將黑鎢礦顆粒沖至精礦槽，完成整個分選過程，實現黑鎢礦的提純與回收。
